氣動活塞單座快速切斷閥
訂貨流程
■ 客戶詢價單請發郵件至masonilan@163.com，或者發送傳真，您也可直接來電咨詢。
■ 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
■ 收到客戶詢價單后，我們為客戶提供專業的閥門選型與報價，郵箱或者傳真回復。
■ 具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
■ 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
應用行業
化工行業 電力行業 冶金礦業 水處理行業 石油天然氣 一般工業系統
更多產品 電話：0512-68126111 傳真：0512-68127111

產品概述

ZSQP型氣動活塞單座快速切斷閥(簡稱切斷閥)，是氣動單元組合儀表中的執行單元。它按調節儀表輸出的信號，直接控制被調介質的切斷和流通，達到對壓力、流量或液位等參數的自動控制。切斷閥與調節閥的主要區別在于：前者用于兩位斷續調節，后者用于多位式連續調節。

該產品結構簡單，操作方便，體形小，重量輕，閥體設計新穎，流阻小，閥容量大，密封性能好，能防火、防爆。套筒切斷閥采用平衡型閥芯結構，可提高允許壓差。閥芯有軟密封和硬密封兩種，可根據使用性能任意選擇。因而它廣泛應用于石油、化工、冶金、電力、輕紡、紡織等各種工業部門的生產過程自動控制與遠程控制系統中。

結構與原理

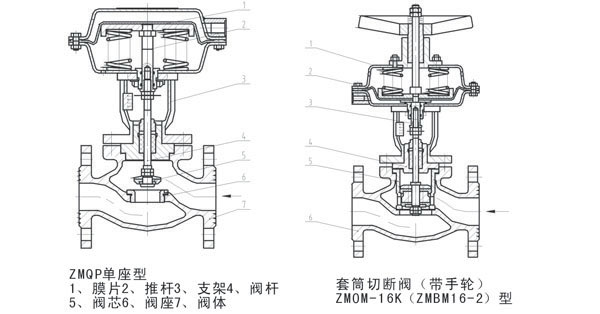

切斷閥是由氣動薄膜執行機構與閥本體兩部分組成，中間用三根立柱或支架相連成。切斷閥有三種形式：單座(P)、套筒(M)與三通(N)，其結構與原理見下圖。

執行機構有正、反兩種形式，當信號壓力輸入為0.2Mpa，推桿伸出膜室(向下運動)的叫正作用，與閥配合構成氣關式。當信號壓力輸入為0.2Mpa，推桿退入膜室(向上運動)的叫反作用，與閥配合構成氣開式。三通閥，因閥內開啟與關閉同時存在，故無氣開、氣關之分。其原理：當信號壓力為0時，由于彈簧的預緊力，使閥芯處于初始狀態，常開或常閉。當信號壓力輸入0.2Mpa時，作用在膜片上產生推力，壓縮彈簧，帶動推桿、閥桿、使閥芯移動到極限位置，實現閥門全關(全開)或改變介質流向。當信號壓力輸入為“0”時，作用在膜片上的力消失，由于彈簧的反作用力，使閥芯恢復到初始狀態。





型號編制說明

我廠ZMQ型切斷閥主要有三大類型：
1．ZMQP：氣動薄膜單座切斷閥，如：ZMQP-16K：氣開式，執行機構無氣源時，閥門常閉．B：氣關式，執行機構無氣源時，閥門常開．Z：執行器大類；M：膜片式；Q：切斷閥；P：閥芯型式，單座；16：公稱壓力，PN1.6Mpa．
2．ZMQM：氣動薄膜套筒切斷閥，如：ZMQM-16K：K：氣開式；M：閥芯型式，套筒；B：氣閉式
3．ZMAQ16-3：氣動薄膜三通切斷閥；A：正作用

主要技術參數與性能指標

公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數(Kv)	單座	5	7	11	20	30	48	75	120	190	300	480	760
	套筒			11	20	30	48	75	120	190	300	480	760
額定行程(mm)		8				12		20		25	40		50
膜片有效面積(cm2)		100				200		400			600	1000
允許泄漏量	單座硬密封*ml/min	0	0	0	0	0	0	0.5	1.0	2.0	3.0		5.0
		15				20		50			80
	軟密封	單座Ⅵ級(用氣測)0泄漏(水測)按GB/T4213-92
工作溫度(℃)		軟密封：-40～200、硬密封：-60～450
公稱壓力PN(MPa)		1.6 2.5 4.0 6.4
開關時間		0.5-5秒
允許壓差(MPa)	正作用	6.4	4.2	2.5	1.7	1.6	0.85	1.8	1.2	0.85	0.65	0.84	0.53
	反作用	6.4	6.0	3.4	2.3	2.8	1.1	1.4	1.5	0.90	0.65	0.84	0.53
	ZMQM型	6.4						4.0				3.0
信號壓力(MPa)		0.2，高于此值前加空氣過濾減壓器

1、允許壓差是指按標準執行機構配制的數據。如用戶需要增大允許壓差，我廠可以通過變換執行機構或彈簧來滿足用戶的需要。
2、對于DN250-350切斷閥，我廠根據用戶工藝參數專門設計。
3、對單座硬密封泄漏量數據第一排為水測，△P=△PMAX；第二排為氣測，△P=0.35MPa．
4、泄漏量要求更嚴格的請單獨指出。

主要零件材料

零件名稱	材料
閥體	HT200、ZG230-450、ZG0Cr18Ni9Ti
閥芯、閥座	1Cr18Ni9Ti、0Cr18Ni12Mo2Ti(堆焊Stellite)燩TFE
閥桿	1Cr18Ni9Ti、2Cr13
密封套筒	HT200、ZG230-450、Q235A、1Cr18Ni9Ti
膜片	丁腈、乙炳、氟、耐油橡膠
膜蓋	Q235、Q235涂PTFE
填料	聚四氟乙烯、柔性石墨
彈簧	60Si2Mn
墊片	Xb350、石墨夾金屬

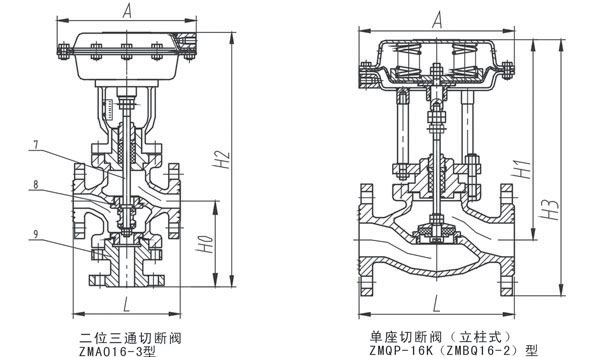

外形尺寸及重量

公稱通徑(DN)	L		ΦA	H0	H1	H2	H3	重量kg	信號接頭螺紋
	Pn16、25、40	PN64
15	130	210	196	120	240	305	345	10	M10×1
20	150	230	196	120	295	340	415	10
25	160	230	196	130	298	345	428	12
32	180	260	196	140	308	370	448	15
40	200	260	232	140	308	380	448	19
50	230	300	232	153	315	390	468	23
65	290	340	308	178	383	475	561	35
80	310	380	308	190	388	490	578	56
100	350	430	308	201	389	500	590	70
125	400	500	394	266	626	765	886	105	M16×1.5
150	480	550	498	320	688	825	1008	145
200	600	650	498	361	759	927	1120	205

配簡式手輪：對于DN15～DN50，總高增加90；對于DN65～DN100，總高增加125；對于DN100～DN200，總高增加225；重量以PN16為例

連接尺寸及標準

法蘭按GB/T9113-2000(默認標準)，也可按JB/T79.1-94，JB/T79.2-94，或HG20592～HG20635-97

·法蘭密封面型式：PN16為凸面法蘭；PN25為凸面法蘭

PN40、PN64(63)為凹凸面法蘭，閥體為凹面法蘭

·法蘭端面距按GB12221-89(其它標準須指明)

·焊接連接坡口按：GB12224-89

·執行機構氣信號接口：內螺紋M10×1(DN≤100)，內螺紋M16×1.5(DN>100)

·閥體法蘭及法蘭端面距離可以按用戶指定的標準制造，如ANSI，JIS，DIN等。

可配附件

手輪、簡式手輪、電磁閥、行程開關(觸點回訊器)、空氣過濾減壓器、膜片、法蘭

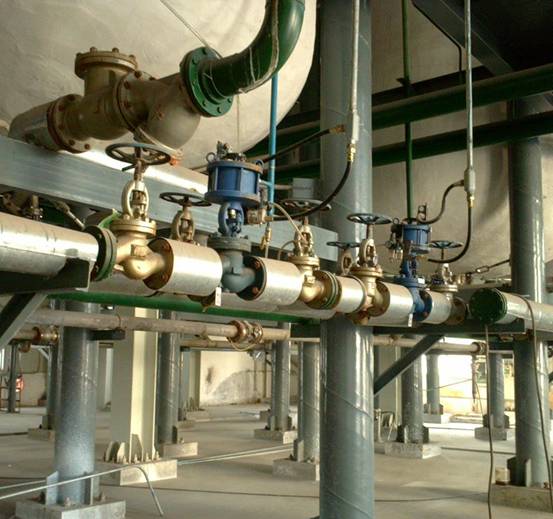

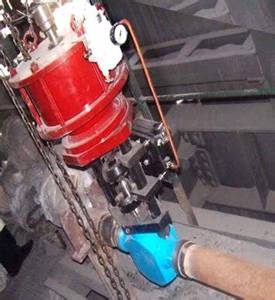

現場工況應用







訂貨須知

訂貨時請用戶提供以下資料：
·切斷閥名稱、型號
·公稱通徑(mm)、公稱壓力(MPa)、工作溫度(℃)及范圍
·閥前壓力，閥后壓力
·額定流量系數(Kv)
·介質名稱及狀態
·整機作用方式(氣開還是氣關)




閥門的安裝與維護：

1、閥門安裝：

　�。�1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。

　�。�2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

　�。�3）閥門安裝前，應先徹底清洗管道。

　　（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。

　　（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。

　　（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。

2、閥門維護：

　�。�1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。

　　（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。

　�。�3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。

　�。�4）閥桿：表面損壞，只能換新。

　�。�5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當的修理后使用。

　�。�6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。

　�。�7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。

（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。

閥門訂貨須知：

訂貨時請填寫《規格書》或注明以下內容：

1、若訂貨前未選定型號，請向我們提供使用參數：

　�。�1）公稱通徑DN(mm）；

　　（2）公稱壓力（Mpa或bar）；

　　（3）流體性質（包括介質溫度、粘度或酸堿性）；

　　（4）閥前與閥后壓力（壓差）；

　　（5）流量特性要求；

　�。�6）閥體、閥芯材料；

　　（7）連接形式；

　�。�8）驅動方式（提供氣源壓力、驅動電壓）；

　�。�9）配套附件（氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 ）；

　�。�10）現場工況。

2、 若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；

3、 當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
