自力式壓力調節閥
訂貨流程
■ 客戶詢價單請發郵件至masonilan@163.com,或者發送傳真,您也可直接來電咨詢。■ 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
■ 收到客戶詢價單后,我們為客戶提供專業的閥門選型與報價,郵箱或者傳真回復。
■ 具體商定:交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
■ 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
應用行業
自力式壓力調節閥使用說明
自力式壓力調節閥(ZZYP自力式調節閥)無需外加能源,利用被調介質自身能量為動力源引入執行機構控制閥芯位置,改彎兩端的壓差和流量,使閥前(或閥后)壓力穩定。具有動作靈敏,密封性好,壓力設定點波動力小等優點,廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

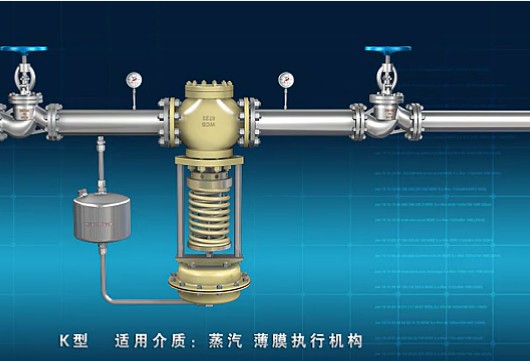

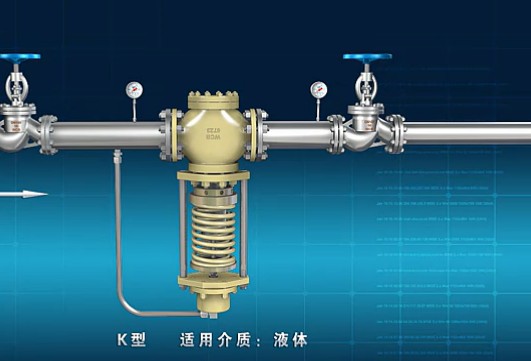

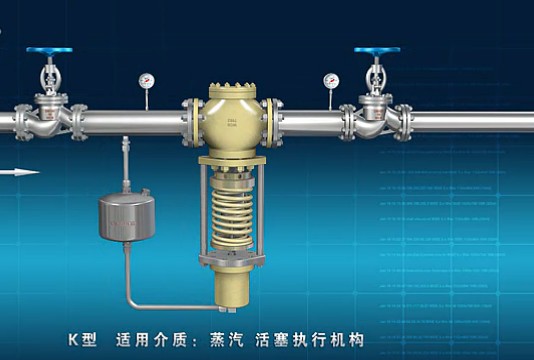

自力式壓力調節閥系列產品有單座(ZZYP)、套筒(ZZYM)、雙(ZZYN)、三種結構;執行機構有薄膜式、活塞式二種;作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN20~300;泄漏量等級有II級、IV級和VI級三檔;流量特性為快開;壓力分段調節從15~2500Kpa。可按需要組合滿足用戶工況要求。
自力式壓力調節閥產品特點
自力式壓力調節閥無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。
壓力分段范圍細且互相交叉,調節精度高。
壓力設定值在運行期間可連續設定。
對閥后壓力調節,閥前壓力與閥后壓力之比可為10:1~10:8。
橡膠膜片式檢測,執行機構測精度高、動作靈敏。
采用壓力平衡機構,使調節閥反應靈敏、控制精確。
自力式壓力調節閥零件材料
閥體:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
閥芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥桿:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜蓋:A3、A3鋼涂四氟乙烯不銹鋼
填料:丁腈、乙炳、氟、耐油橡膠
自力式壓力調節閥規格與技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||
額定流量系數(KV) | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |||||||||
額定行程(mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | |||||||||||||
公稱壓力PN(Mpa) | 1.6、4.0、6.4 | |||||||||||||||||||||
壓力調節范圍(MPa) | 15~50;40~80;60~100;80~140;120~180;160~220;200~260;240~300;280~350;330~400;380~450;430~500;480~560;540~620;600~700;680~800;780~900;880~1000;980~1500;1000~2500 | |||||||||||||||||||||
流量特性(℃) | 快開 | |||||||||||||||||||||
調節精度(%) | ±5 | |||||||||||||||||||||
使用溫度(℃) | ≤350 | |||||||||||||||||||||
允許泄漏量 | 硬密封(l/h) | 單座:≤10-4閥額定容量(IV級);雙座、套筒:≤5×10-3閥額定容量(II級) | ||||||||||||||||||||
軟密封(ml/h) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | ||||||||||||
減壓比 | 最大 | 10 | ||||||||||||||||||||
最小 | 1.25 |
自力式壓力調節閥外形尺寸及重量
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
法蘭接管尺寸B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
法蘭端面距L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
壓力調節范圍kpa | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
A | 280 | 308 | |||||||||||||
280-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
A | 230 | ||||||||||||||
120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
A | 176 | 194 | 280 | ||||||||||||
480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
A | 176 | 194 | 280 | ||||||||||||
600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
1000-2500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
重量kg | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
導壓管接頭螺紋 | M16×1.5 |
自力式壓力調節閥連接尺寸及標準
法蘭標準:鑄法法按BG9113-88、JB/79-94
法蘭密封面型式:PN16凸面
PN40、64為凹凸、閥體為凹面
結構長度按BG12221-98
執行機構信號接口:內螺紋M16×1.5
閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如:ANSI、JIS、DIN等。
閥門的安裝與維護:
1、閥門安裝:
(1)安裝前須檢查產品型號、位號及規格是否吻合,檢查整機零件是否缺損與松動。
(2)在安裝前,對管道應進行清洗,閥門入口處要有足夠的直管段,并配有過濾器。閥體與管道的法蘭連接,要注意同軸度。
(3)閥門安裝前,應先徹底清洗管道。
(4)安裝場地應考慮到人員設備的安全,既便于操作,又有利于拆裝與維護。
(5)閥門應正立垂直安裝在水平管道上,不得已時可傾斜安裝,盡量避免水平安裝,閥自重量較大或有振動的場合,要用支撐架。
(6)介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、閥門維護:
(1)清洗閥門:對清洗一般介質,只要用水洗凈就可以。但對清洗有害健康的介質,首先要了解其性質,再選用相應的清洗辦法。
(2)閥門的拆卸:將外露表面生銹的零件先除銹,但在除銹前,要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
(3)閥座:密封面有較小的銹斑與磨損,可用機械加工的方法進行,如損壞嚴重必須換新。但不管修理或更換后的硬密封面,都必須進行研磨。
(4)閥桿:表面損壞,只能換新。
(5)推桿、導向與密封表面的損壞:對反作用執行機構必須換新,而對正作用執行機構,可用適當的修理后使用。
(6)壓縮彈簧:如有裂紋等影響強度的缺陷,必須換新。
(7)易損零件:填料、密封墊片與O型圈,每次檢修時,全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡,根據檢查結果,決定是否更換,但膜片使用期一般最多2-3年。
(8) 閥門組裝要注意對中,螺栓要在對角線上擰緊,滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試,并在這期間,可準確地調整填料壓緊力、閥芯關閉位置。
閥門訂貨須知:
訂貨時請填寫《規格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:
(1)公稱通徑DN(mm);
(2)公稱壓力(Mpa或bar);
(3)流體性質(包括介質溫度、粘度或酸堿性);
(4)閥前與閥后壓力(壓差);
(5)流量特性要求;
(6)閥體、閥芯材料;
(7)連接形式;
(8)驅動方式(提供氣源壓力、驅動電壓);
(9)配套附件(氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 );
(10)現場工況。
2、 若已經由設計單位選定我公司的產品型號,請按型號直接向我司生產部訂購;
3、 當使用的場合非常重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
