ZZDX氮封裝置-泄氮閥

由于目前國內對控制閥行業還沒有一個具體.統一的型號及命名。行業內對該自力式調節閥的命名,都是各個企業自己的企業標準。例:(自力式供氮閥.氮封裝置.供氮裝置.帶指揮器自力式壓力調節閥)等。

帶指揮器自力式壓力調節閥屬于自力式閥門系列，利用介質自身的壓力來控制閥門開關，采用先導閥結構設計，以閥后壓力為動力源，引入閥后壓力到指揮器膜片上以控制指揮器閥芯位置，改變流經指揮器閥芯的介質壓力和流量，使閥門后端壓力保持精確恒定。

該閥壓力設定靠指揮器上的壓力彈簧來實現，調節壓縮彈簧閥后壓力變大，反之則變小，操作簡單因而存在方便、便捷、比一般的直接取壓自力式壓力調節閥精度要高；一般用于儲罐氮封系統；調節和穩定儲罐的氮氣壓力，控制精度極其靈敏，控制精度閥后能達到0.0001MPa （100pa)運行過程中壓力可以連續調節,特別適合是控制微壓場合的工況。

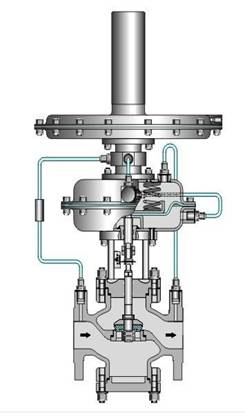

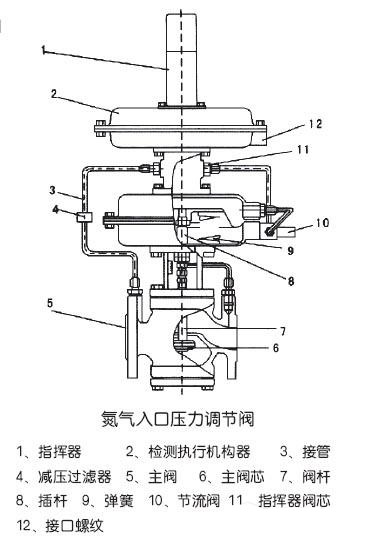

ZZDX氮封裝置-泄氮閥結構

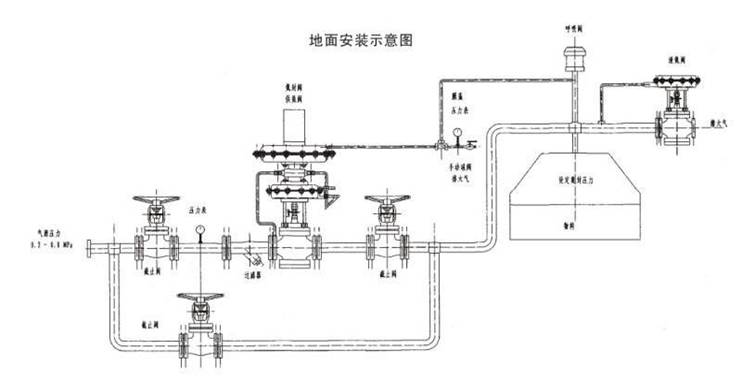

ZZDX氮封裝置-泄氮閥安裝圖

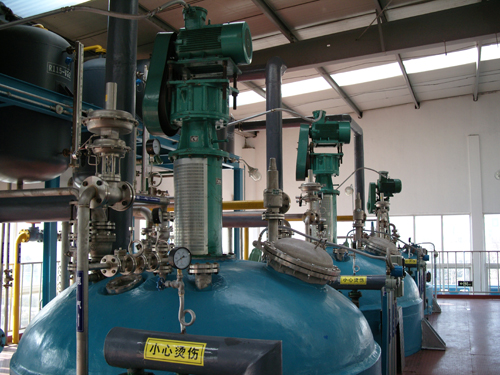

地面安裝式(氮封裝置使用現場照片)

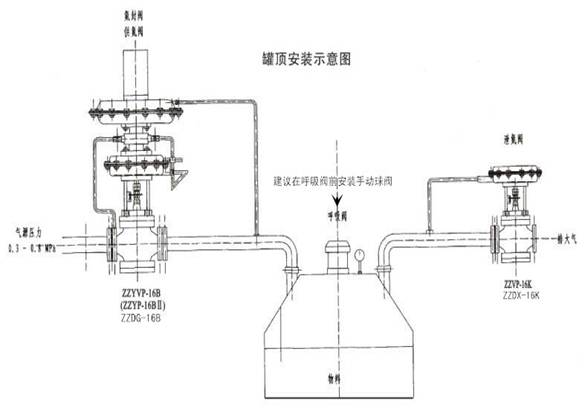

罐頂安裝(氮封裝置使用現場照片)





ZZDX氮封裝置-泄氮閥工作原理

牋牋 氮封裝置由供氮閥、泄氮閥、 呼吸閥 組成，供氮閥由指揮器和主閥兩部分組成；泄氮閥由內反饋的壓開型微壓調節閥組成，氮氣壓力一般設為100mmH2O，通過氮封裝置精確控制。當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮閥壓力設定值時，泄氮閥打開，向外界釋放氮氣，使罐內壓力下降，降至泄氮閥壓力設定點時，自動關閉。

當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮閥開啟，向儲罐內注入氮氣，使罐內壓力上升，升至供氮閥壓力設定點，自動關閉。

ZZDX氮封裝置-泄氮閥零件材料

零件名稱材料：

閥體：ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti

閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

膜片：丁腈橡膠夾增強滌綸織物

ZZDX氮封裝置-泄氮閥主要技術參數

公稱通徑DN(mm)	20			25	40		50	80		100	150
閥座直徑DN(mm)	6	15	20	25	32	40	50	65	80	100	125	150
額定流量系數Kv	3.2	5	8	10	20	32	50	80	100	160	250	400
壓力調節范圍Kpa	0.5～70 20～120 60～400 300～700 500～1000
公稱壓力PN(Mpa)	1.0 1.6
被調介質溫度（℃）	80 200
流量特性	快開
調節精度（％）	≤5
允許壓降（Mpa）	1.6				1.6		1.1	0.6		0.4
執行機構薄膜有效面積（C㎡）	200				280			400
允許泄漏量	符合ANSIB16.104—1976 IV級

ZZDX氮封裝置-泄氮閥規格及重量外形尺寸

公稱通徑（DN）		25	40	50	80	100	150
法蘭端面距（L）	PN16	160	200	230	310	350	480
A	PN16	115	150	165	200	220	285
B	PN16	85	110	125	160	180	240
H1	PN16	83	95	110	140	160	230
H2	PN16	325
H	PN16	650	680	750	790	840	990
G	PN16	16	18	20	20	22	24
S	PN16	308
nф	PN16	4-14	4-18	4-18	4-18	4-18	8-22
重量（kg）		18	27	40	80	108	262




閥門的安裝與維護：

1、閥門安裝：

　　（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。

　　（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

　　（3）閥門安裝前，應先徹底清洗管道。

　　（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。

　　（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。

　　（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。

2、閥門維護：

　　（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。

　　（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。

　　（3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。

　　（4）閥桿：表面損壞，只能換新。

　　（5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當的修理后使用。

　　（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。

　　（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。

（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。

閥門訂貨須知：

訂貨時請填寫《規格書》或注明以下內容：

1、若訂貨前未選定型號，請向我們提供使用參數：

　　（1）公稱通徑DN(mm）；

　　（2）公稱壓力（Mpa或bar）；

　　（3）流體性質（包括介質溫度、粘度或酸堿性）；

　　（4）閥前與閥后壓力（壓差）；

　　（5）流量特性要求；

　　（6）閥體、閥芯材料；

　　（7）連接形式；

　　（8）驅動方式（提供氣源壓力、驅動電壓）；

　　（9）配套附件（氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 ）；

　　（10）現場工況。

2、 若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；

3、 當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
