自力式壓力調節閥（氮封閥）
訂貨流程
■ 客戶詢價單請發郵件至masonilan@163.com，或者發送傳真，您也可直接來電咨詢。■ 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
■ 收到客戶詢價單后，我們?yōu)榭蛻籼峁⿲I(yè)的閥門選型與報價，郵箱或者傳真回復。
■ 具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
■ 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
應用行業
簡介
由于目前國內對控制閥行業還沒有一個具體.統一的型號及命名。行業內對該自力式調節閥的命名,都是各個企業自己的企業標準。例:(自力式供氮閥.氮封裝置.供氮裝置.帶指揮器自力式壓力調節閥)等。
帶指揮器自力式壓力調節閥屬于自力式閥門系列，利用介質自身的壓力來控制閥門開關，采用先導閥結構設計，以閥后壓力為動力源，引入閥后壓力到指揮器膜片上以控制指揮器閥芯位置，改變流經指揮器閥芯的介質壓力和流量，使閥門后端壓力保持精確恒定。
該閥壓力設定靠指揮器上的壓力彈簧來實現，調節壓縮彈簧閥后壓力變大，反之則變小，操作簡單因而存在方便、便捷、比一般的直接取壓自力式壓力調節閥精度要高；一般用于儲罐氮封系統；調節和穩定儲罐的氮?dú)鈮毫Γ刂凭葮O其靈敏，控制精度閥后能達到0.0001MPa （100pa)運行過程中壓力可以連續調節,特別適合是控制微壓場合的工況。

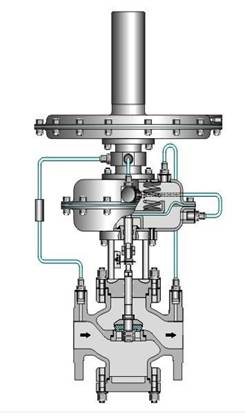

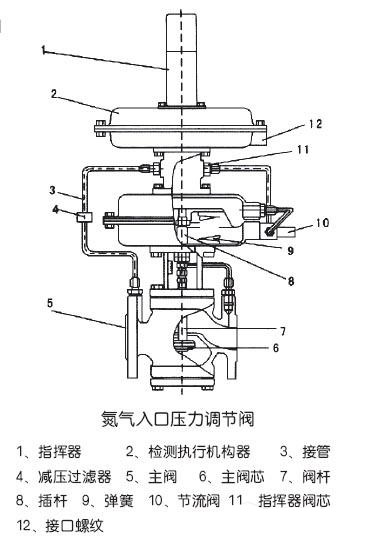

結構
安裝圖

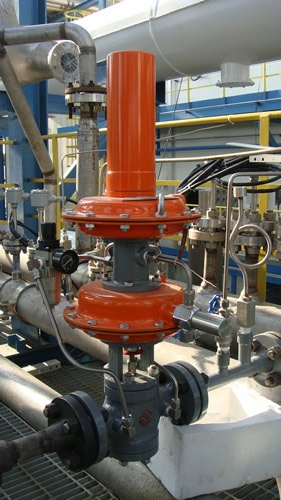

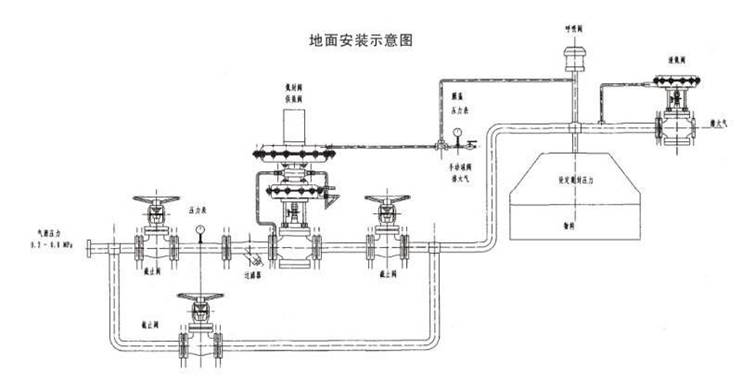

地面安裝式(氮封裝置使用現場照片)

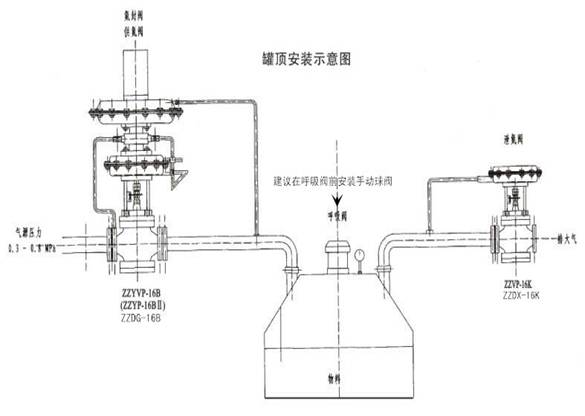

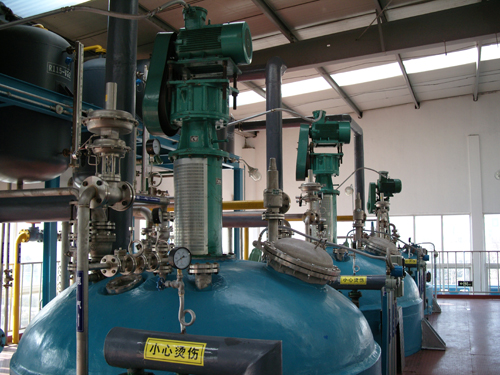

罐頂安裝(氮封裝置使用現場照片)
氮封裝置-氮封閥（帶指揮器自力式壓力調節閥）工作原理
氮封裝置由供氮閥、泄氮閥、 呼吸閥 組成，供氮閥由指揮器和主閥兩部分組成；泄氮閥由內反饋的壓開型微壓調節閥組成，氮?dú)鈮毫σ话阍O(shè)為100mmH2O，
通過氮封裝置精確控制。當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮閥壓力設定值時，泄氮閥打開，向外界釋放氮?dú)猓构迌?nèi)壓力下降，降至泄氮閥壓力設定點時，自動關閉。
當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮閥開啟，向儲罐內注入氮?dú)猓构迌?nèi)壓力上升，升至供氮閥壓力設定點，自動關閉。
氮封裝置-氮封閥（帶指揮器自力式壓力調節閥）零件材料
零件名稱材料：閥體：ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜片：丁腈橡膠夾增強滌綸織物
主要技術參數
| 公稱通徑DN(mm) | 20 | 25 | 40 | 50 | 80 | 100 | 150 | |||||
| 閥座直徑DN(mm) | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 額定流量系數Kv | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 |
| 壓力調節范圍Kpa | 0.5～70 20～120 60～400 300～700 500～1000 | |||||||||||
| 公稱壓力PN(Mpa) | 1.0 1.6 | |||||||||||
| 被調介質溫度（℃） | 80 200 | |||||||||||
| 流量特性 | 快開 | |||||||||||
| 調節精度（％） | ≤5 | |||||||||||
| 允許壓降（Mpa） | 1.6 | 1.6 | 1.1 | 0.6 | 0.4 | |||||||
| 執行機構薄膜有效面積（C㎡） | 200 | 280 | 400 | |||||||||
| 允許泄漏量 | 符合ANSIB16.104—1976 IV級 | |||||||||||
規格及重量外形尺寸
| 公稱通徑（DN） | 25 | 40 | 50 | 80 | 100 | 150 | |
| 法蘭端面距（L） | PN16 | 160 | 200 | 230 | 310 | 350 | 480 |
| A | PN16 | 115 | 150 | 165 | 200 | 220 | 285 |
| B | PN16 | 85 | 110 | 125 | 160 | 180 | 240 |
| H1 | PN16 | 83 | 95 | 110 | 140 | 160 | 230 |
| H2 | PN16 | 325 | |||||
| H | PN16 | 650 | 680 | 750 | 790 | 840 | 990 |
| G | PN16 | 16 | 18 | 20 | 20 | 22 | 24 |
| S | PN16 | 308 | |||||
| nф | PN16 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-22 |
| 重量 | 18 | 27 | 40 | 80 | 108 | 262 | |
閥門的安裝與維護：
1、閥門安裝：
（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
（3）閥門安裝前，應先徹底清洗管道。
（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、閥門維護：
（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
（3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
（4）閥桿：表面損壞，只能換新。
（5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?
（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。
（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
閥門訂貨須知：
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數：
（1）公稱通徑DN(mm）；
（2）公稱壓力（Mpa或bar）；
（3）流體性質（包括介質溫度、粘度或酸堿性）；
（4）閥前與閥后壓力（壓差）；
（5）流量特性要求；
（6）閥體、閥芯材料；
（7）連接形式；
（8）驅動方式（提供氣源壓力、驅動電壓）；
（9）配套附件（氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 ）；
（10）現場工況。
2、 若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；
3、 當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
