開關型電動執行器
訂貨流程
■ 客戶詢價單請發郵件至masonilan@163.com，或者發送傳真，您也可直接來電咨詢。
■ 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
■ 收到客戶詢價單后，我們?yōu)榭蛻籼峁�專業的閥門選型與報價，郵箱或者傳真回復。
■ 具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
■ 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
應用行業
化工行業 電力行業 冶金礦業 水處理行業 石油天然氣 一般工業系統
更多產品 電話：0512-68126111 傳真：0512-68127111

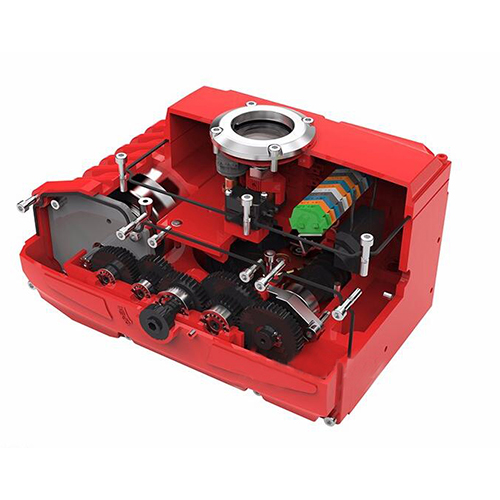

開關型電動執行器產品概述

角行程電動執行器用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最大輸出扭矩達4000N·m。



開關型電動執行器性能特點

2.1殼體

殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型供選擇。

2.2電機

全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。

2.3手動結構

手柄的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將扳手置于扳手夾內，方便使用。

2.4指示器

指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。

2.5干燥器

用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

2.6密封

密封性好，標準產品防護等級是IP67，并可選IP68防護等級。

2.7限位開關

機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。

2.8自鎖

精密的蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（最大50分貝），壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。

2.9防脫螺栓

拆除外殼時，螺栓附在殼體上，不會脫落。

2.10安裝

底部安裝尺寸符合ISO5211/ DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強。可以垂直安裝，也可以水平安裝。

2.11線路

控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。

調節型電動執行器主要技術參數

型號	最大輸出扭矩	90°動作時間	輸出軸		電機	單相額定電流	重量
			方	圓
	N·M	S	mm		W	220V	Kg
MS-005	50	30	11×11	Φ12.6	10	0.25	3.6
			14×14
MS-008	80	30	11×11	Φ15.7	10	0.25	3.6
			14×14
MS-010	100	30	14×14	Φ15.7	15	0.35	4.6
			17×17	Φ18.95
MS-015	150	30	14×14	Φ18.95	15	0.37	4.6
			17×17
MS-020	200	30	22×22	Φ22.13	45	0.3	13
MS-030	300	30	22×22	Φ28.48	45	0.31	13.4
MS-040	400	30	22×22	Φ28.48	60	0.33	13.8
MS-060	600	30	27×27	Φ31.65	90	0.33	14
MS-080	800	45	27×27	Φ31.65	180	0.47	14.3
MS-100	1000	135	27×27	Φ31.65	180	0.47	60
MS-160	1600	135	Max φ65		180	0.85	60
MS-200	2000	135	Max φ65		180	0.85	60
MS-300	3000	135	Max φ65		180	0.85	60

四、標準件技術參數

外殼	防水級別 IP67,NEMA4 and 6
電機電源	110/220V AC 單相,380/440V AC 3相, 50/60Hz, ±10%
控制電源	110/220V AC 單相，50/60 Hz, ±10%
控制信號	輸入輸出4-20mA
電機	鼠籠式異步電機
限位開關	2 X 開/關， SPDT,250V AC 10A
輔助限位開關	2 X 開/關， SPDT,250V AC 10A
行程	90°±10°(180°/270°可選)
失效保護/操作溫度	內置過熱保護，開120℃ ±5℃ /關 97℃ ±5℃
指示器	連續的位置指示
手動操作	機械手柄
自鎖裝置	蝸輪，蝸桿機構提供自鎖
機械限位	2個外部調整螺栓
干 燥 器	7-10W (110/220V AC)防冷凝
接 線 孔	2個M18
環境溫度	-20℃-- +70℃
潤滑	鋁基潤滑脂（EP 型）




閥門的安裝與維護：

1、閥門安裝：

　　（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。

　　（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

　　（3）閥門安裝前，應先徹底清洗管道。

　　（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。

　　（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。

　　（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。

2、閥門維護：

　　（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。

　　（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。

　　（3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。

　　（4）閥桿：表面損壞，只能換新。

　　（5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?

　　（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。

　　（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。

（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。

閥門訂貨須知：

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：

1、若訂貨前未選定型號，請向我們提供使用參數：

　　（1）公稱通徑DN(mm）；

　　（2）公稱壓力（Mpa或bar）；

　　（3）流體性質（包括介質溫度、粘度或酸堿性）；

　　（4）閥前與閥后壓力（壓差）；

　　（5）流量特性要求；

　　（6）閥體、閥芯材料；

　　（7）連接形式；

　　（8）驅動方式（提供氣源壓力、驅動電壓）；

　　（9）配套附件（氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 ）；

　　（10）現場工況。

2、 若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；

3、 當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
