防爆智能型電動執行器
訂貨流程
■ 客戶詢價單請發郵件至masonilan@163.com，或者發送傳真，您也可直接來電咨詢。■ 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
■ 收到客戶詢價單后，我們?yōu)榭蛻籼峁⿲I(yè)的閥門選型與報價，郵箱或者傳真回復。
■ 具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
■ 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
應用行業
防爆智能型電動執行器
OHQ系列電動執行器用于控制0°-270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱、樓宇自控、輕工等行業中，它以380V/220V/110V交流電源或24V/110V直流電源為驅動電源（特殊電壓需要定制），以4-20mA電流信號或0-10DA電壓信號為控制信號，可使閥門運動到所需位置，實現共其自動化控制，最大輸出扭矩達4000N.M。（該產品已獲得CE防爆認證證書，產品質量具有保障。）

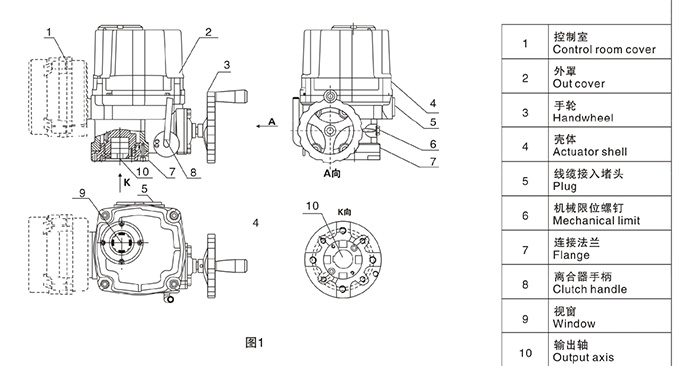

防爆智能型電動執行器性能特點
1.外殼—由于使用了優質鋁合金，重量輕。并且內外表面經陽極氧化處理，外表面經聚酯粉末涂層，耐腐蝕性強。
2.電機—采用鼠籠式電機，輸出扭距大，并且內置熱保護開關，進行溫度控制，可防止損壞電機。
3.手動結構—不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。
4.位置指示器—指示器安裝在中心軸上，可以觀察閥門位置。并有指示燈(SLU)可供選擇。
5.干燥器—用來控制溫度，防止執行器內部水分凝結，保持內部電器元件的干燥。
6.限位開關—由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置。
7.扭距開關(除HQ-008外)—可提供過載保護，防止損壞電機。(出廠前以設定好，請用戶不要隨便更改設置)。
8.自鎖—有自鎖功能，防止反轉，轉動部分穩定可靠。

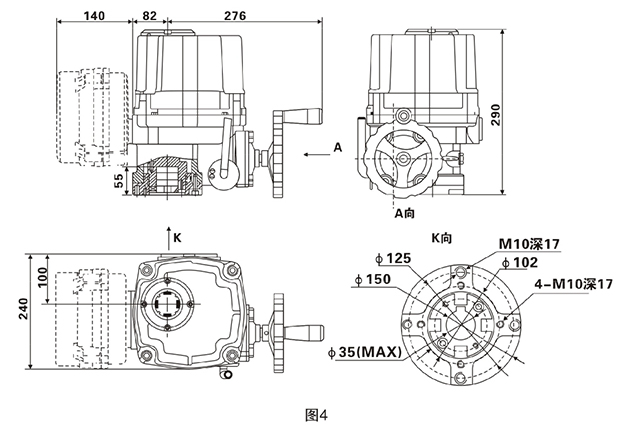

9.安裝—底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。

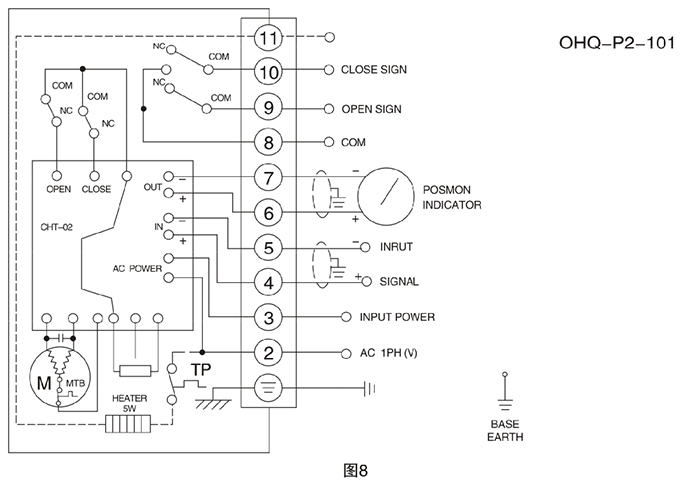

10.接線端子—線路布置緊湊合理，接線端子直徑為2.5mm，壓力大，聯接牢固。
11.蝸輪—采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平穩且耐磨，使用壽命長。
防爆智能型電動執行器技術參數
| 型號 | 最大輸出扭矩 | 動作時間牋60/50HZ | 最大軸徑 | 電機F級 | 額定電流(A) 50HZ | 手輪轉速 | 重量 | |||
| 單相 | 三相 | |||||||||
| N·M | 90° | mm | W | 110V | 220V | 380V | 440V | N | kg | |
| OHQ-005 | 50 | 18/22 | Ф20 | 20 | 1.10/0.95 | 0.55/0.54 | 0.3/0.3 | N/A | 10 | 7.5 |
| OHQ-008 | 80 | 18/22 | Ф20 | 20 | 1.10/0.95 | 0.55/0.54 | 0.3/0.3 | N/A | 10 | 7.5 |
| OHQ-010 | 100 | 18/22 | Ф20 | 20 | 1.10/0.95 | 0.55/0.54 | 0.3/0.3 | N/A | 10 | 7.5 |
| OHQ-015 | 150 | 21/25 | Ф22 | 40 | 1.65/1.67 | 0.88/0.84 | 0.31/0.31 | 0.30/0.31 | 11 | 17.3 |
| OHQ-020 | 200 | 21/25 | Ф22 | 40 | 1.67/1.67 | 0.89/0.85 | 0.31/0.31 | 0.30/0.31 | 11 | 17.3 |
| OHQ-030 | 300 | 26/31 | Ф35 | 90 | 1.85/1.86 | 0.92/0.92 | 0.35/0.35 | 0.34/0.34 | 13.5 | 22 |
| OHQ-050 | 500 | 26/31 | Ф35 | 90 | 3.60/3.62 | 1.55/1.58 | 0.59/0.59 | 0.58/0.58 | 13.5 | 23 |
| OHQ-060 | 600 | 26/31 | Ф35 | 120 | 3.65/3.62 | 1.60/2.20 | 0.60/0.59 | 0.59/0.58 | 13.5 | 23 |
| OHQ-080 | 800 | 31/37 | Ф45 | 180 | 4.10/4.10 | 2.15/2.20 | 0.85/0.85 | 0.79/0.79 | 16.5 | 29 |
| OHQ-120 | 1200 | 31/37 | Ф45 | 180 | 4.20/4.10 | 2.35/2.30 | 0.87/0.87 | 0.81/0.81 | 16.5 | 29 |
| OHQ-200 | 2000 | 93/112 | Ф65 | 180 | 4.10/4.10 | 2.15/2.20 | 0.85/0.85 | 0.79/0.79 | 49.5 | 75 |
防爆智能型電動執行器標準參數
| 外殼 | 鋁合金外殼，防水級別：IP67, NEMA4 and 6 | |
| 電機電源 | 110/220V AC, 1 Phase; 380/440V AC, 3 Phase; 50/60HZ,±10% | |
| 控制電源 | 110/220V AC, 1 Phase; 50/60HZ,±10% | |
| 電機 | 鼠籠式異步電動機 | |
| 限位開關 | 2*牽?∣n）/關（Off）, SPDT, 250V AC, 10A | OHQ-005/008/010除外 |
| 輔助限位開關 | 2*牽?∣n）/關（Off）, SPDT, 250V AC, 10A | |
| 行程 | 90°-270±10°( 90°以上提前說明) | 0°-270° |
| 失效保護/操作溫度 | 內置熱保護開:120°C±5°C關:97°C±15°C | |
| 指示器 | 連續的位置指示 | |
| 手動操作 | 機械手柄（可選裝手輪） | |
| 自鎖裝置 | 渦輪、蝸桿機構提供自鎖 | |
| 機械限位 | 2個外部調整 | |
| 接線孔 | M18 (2個) | |
| 環境溫度 | -20°C ~+70°C | |
| 潤滑 | 鋁基潤滑脂（EP型） | |
| 材料 | 鋼、鋁合金、鋁青銅、聚碳酸脂 | |
| 環境濕度 | 最大90% RH | 非凝結 |
| 抗震性能 | X Y Z 10g, 0.2~34HZ, 30分 |
閥門的安裝與維護：
1、閥門安裝：
（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
（3）閥門安裝前，應先徹底清洗管道。
（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、閥門維護：
（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
（3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
（4）閥桿：表面損壞，只能換新。
（5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?
（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。
（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
閥門訂貨須知：
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數：
（1）公稱通徑DN(mm）；
（2）公稱壓力（Mpa或bar）；
（3）流體性質（包括介質溫度、粘度或酸堿性）；
（4）閥前與閥后壓力（壓差）；
（5）流量特性要求；
（6）閥體、閥芯材料；
（7）連接形式；
（8）驅動方式（提供氣源壓力、驅動電壓）；
（9）配套附件（氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 ）；
（10）現場工況。
2、 若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；
3、 當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
