調節閥門系列 氣動調節閥 返回上頁

氣動薄膜調節閥
訂貨流程
■ 客戶詢價單請發郵件至masonilan@163.com，或者發送傳真，您也可直接來電咨詢。
■ 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
■ 收到客戶詢價單后，我們為客戶提供專業的閥門選型與報價，郵箱或者傳真回復。
■ 具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
■ 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
應用行業
化工行業 電力行業 冶金礦業 水處理行業 石油天然氣 一般工業系統
更多產品 電話：0512-68126111 傳真：0512-68127111

氣動薄膜調節閥－結構特點:

1、氣動薄膜調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA •DC或4-20mA •DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制(段幅信號)，從而改變閥門開度位移，達到對流體介質的工藝參數精確調節控制。
2、氣動薄膜調節閥按作用模式可分：正作用：氣閉式-常開型(當信號壓力增大時閥位向下位移)，《B型》
反作用：氣開式-常閉型(當信號壓力增大時閥位向上位移)，《K型》
3、氣動薄膜調節閥采用了平衡型閥芯，不平衡力小，操作穩定適用于閥前閥后壓差大且泄漏稍大的工作場合。

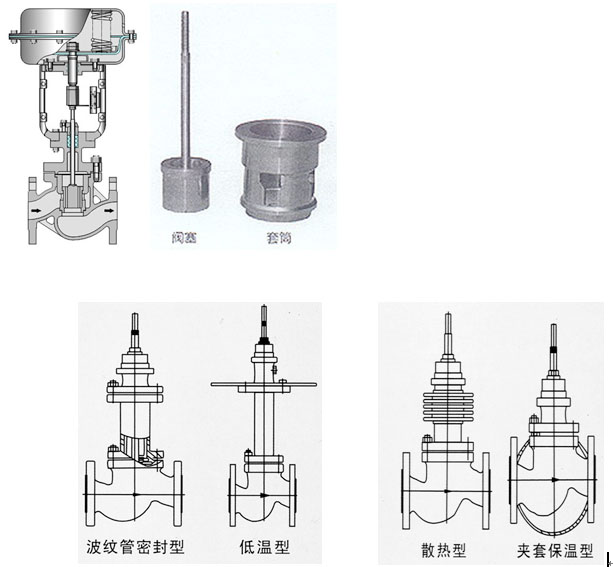

4、直通低流阻套筒閥閥芯采用了壓力平衡式閥芯，(雙密封面或單密封面)結構，閥芯為圓柱型，經過精密加工開出一定特性的窗孔，由套筒的內圓導向和頂導向，因而閥桿上不平衡力很小，操作穩定，性能好，是一種力平衡型的調節閥。適用于閥前后兩端壓差較高的場合，由于閥芯有套筒的側面導向，受渦流沖擊所產生的振動被減弱，故具有噪音低，空化閃蒸作用小，使用壽命長等優點。但閥座泄漏率較單座閥稍大。
5、通過改變閥芯形狀的設計；不同的閥芯窗孔形狀會得到不同流量特性值：等百分比(對數)性，直線性。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
有標準型、調節切斷型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-60~+450℃；按溫度高低配用不同閥蓋可分常溫型，高溫型和低溫型。




氣動薄膜調節閥－執行機構主要技術參數:

型 號	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45	ZHA-56 ZHB-56
有效面積cm2	350	350	560	900	1600
行 程mm	16	25	40	60	100
彈簧范圍KPa	20～100(標準):40～200;80～240; 20～60; 60～100
操作方式	普通型,帶手動手輪操作型(側裝式,頂裝式)

氣動薄膜調節閥－電-氣閥門定位器:

　　電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表,可用來提高閥門位置的線性度,克服閥桿的磨擦力和消除調節閥不平衡力的影響等,從而保證閥門位置按調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系,實現正確定位.(有多種型號規格可選配)
　　本公司電-氣閥門定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(SVI1000G/IM系列，SVI-II系列，HEP-15系列，ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西門子系列及智能定位器系列產品)

氣動薄膜調節閥－性能指標:

項目		指標值	項目				指標值
基本誤差%	不帶定位器	±5.0	始 終 點 偏 差 %	氣關	不帶定位器	始點	±5.0
	帶定位器	±1.0				終點	±2.5
回差%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤1.0		氣開	不帶定位器	始點	±2.5
						終點	±5.0
死區%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤0.4	允許泄漏量L/h				1×10-3×閥額定容量
額定行程偏差%		±2.5


注：本產品執行GB/T4213-92國家標準。

氣動薄膜調節閥－允許壓差:MPa

開關 方式	執行 機構 型號	彈簧 范圍 KPa	氣源 壓力 KPa	需 要 附 件	公稱通徑(閥座直徑)mm
					25	40	50	65	80	100	150	200	250	300
氣 關	ZHA-22	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R	3.00 6.4 6.4
	ZHA-23	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R		2.25 6.4 6.4	1.95 6.4 6.4
	ZHA-34	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R				2.36 6.4 6.4	2.04 6.4 6.4	1.67 6.4 6.4
	ZHA-45	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R							1.41 6.4 6.4	1.14 6.4 6.4
氣 開	ZHA-22	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P		1.5 4.5 6.4
	ZHA-23	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P			1.13 3.38 6.40	0.98 2.93 6.4
	ZHA-34	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P				1.18 3.54 6.4	1.02 3.06 6.4	0.84 2.51 5.85
	ZHA-45	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P							0.71 2.12 4.94	0.57 1.71 4.00

注：1)P-閥門定位器;R-壓力繼動器；
2)允許壓差為閥關閉P2=0狀態下，P的最大值；
3)如果允許壓差不清楚或最大工作壓差超出列表范圍請與我們聯系。

氣動薄膜調節閥－主要零件材料及適用溫度，介質:

材料代號		C(WCB)	P(304)	R(316)
主要 零件	閥體,閥蓋	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(304)
	閥芯,閥座	1Cr18Ni9Ti(304)或司鈦萊合金堆焊	1Cr18Ni9Ti(304)或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯,柔性石墨,不銹鋼波紋管
	墊片	增強聚四氟乙烯 ,不銹鋼墊片,金屬石墨纏繞墊片
	上下膜蓋	A3鋼板沖壓
	波紡膜片	丁晴橡膠夾增強滌淪織物
	彈簧	60Si2Mn
	推桿,襯套	2Cr13
	軸套	聚氨酯(用于反作用)
適用 工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
	常溫型	-30～+250 F4:≤200℃	-40～+250 F4:≤200℃	-40～+250℃ F4:≤200℃
	高溫型	-30～+450℃	-40～+550℃	-40～+550℃
	低溫型		-40～-60℃, -60～-100℃

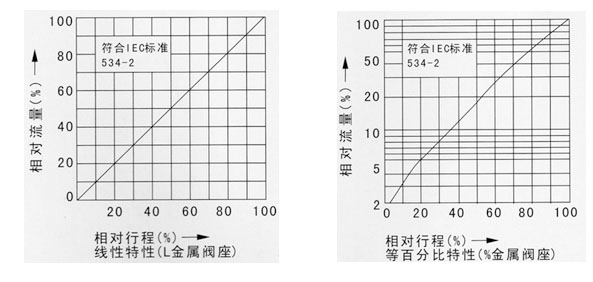

氣動薄膜調節閥－流量特性示圖:




氣動薄膜調節閥－主要技術參數:

公稱通徑mm		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑mm		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量 系數Kv	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L(mm)		10	16		25		40			60			100
執行器型號		ZHA/B-22	ZHA/B-22		ZHA/B-23		ZHA/B-34			ZHA/B-45			ZHA/B-56
薄膜有效面積Ae(cm2)		350	350		350		560			900			1600
氣源壓力Ps(MPa)		0.14～0.4
信號范圍Pr(KPa)		20～100,40～200,80～240 段幅:20～60,60～100
電信號		4～20mA DC或0～10mA DC
作用模式		氣開式(K)型,氣關式(B)型
流量特性		直線,等百分比,快開性
允許泄漏量(L/h)		硬密封:1×10-3×閥額定容量
固有可調比R		50:1
氣源接頭		M16×1.5
公稱壓力PN(MPa)		1.6 2.5 4.0 6.4


產品應用規范
性能GB/T4213-92,JB/T57218-94 結構長度GB/T12221-05 材料:GB/T12228~12230
法蘭連接：JB/T79-94 GB/T9113
符合：IEC60534標準

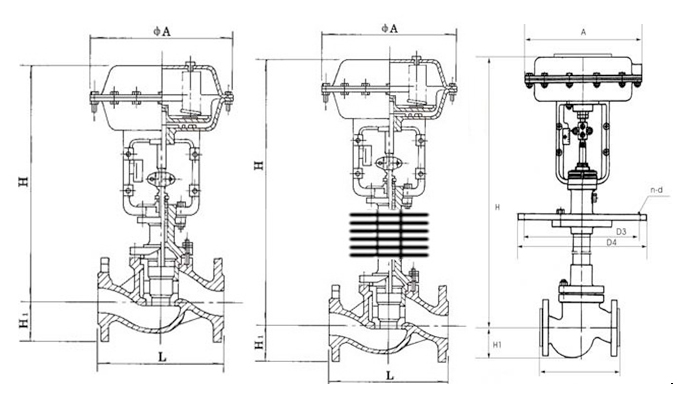

氣動薄膜調節閥－外形尺寸:



公通徑(mm)			20	25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		181	184	205	222	254	276	298	352	410	451	600	670	735
	PN4.0MPa		194	200	210	235	267	292	317	368	425	473	615	685	750
	PN6.4MPa		205	210	220	251	286	311	337	394	440	508	650	700	765
H1(mm)	PN1.6MPa		53	58	68	73	80	90	98	108	123	140	168	203	230
H1(mm)	PN4.0MPa		53	58	68	73	80	90	98	115	135	150	188	223	255
H1(mm)	PN6.4MPa		63	68	75	83	88	100	105	125	148	170	203	235	265
H(mm)≈	常溫型		398	410	454	457	460	610	622	640	846	870	890	1203	1234
	高溫型		548	560	604	520	627	790	807	850	1096	1130	1150	1523	1554
低溫型	-100℃	H2	500			600					700
		H≈	926	935	974	1082	1090	1240	1252	1275	1596	1620	1640
ΦA(mm)			285					360			470




閥門的安裝與維護：

1、閥門安裝：

　�。�1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。

　�。�2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

　�。�3）閥門安裝前，應先徹底清洗管道。

　�。�4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。

　�。�5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。

　�。�6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。

2、閥門維護：

　�。�1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。

　�。�2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。

　�。�3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。

　　（4）閥桿：表面損壞，只能換新。

　�。�5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當的修理后使用。

　　（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。

　�。�7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。

（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。

閥門訂貨須知：

訂貨時請填寫《規格書》或注明以下內容：

1、若訂貨前未選定型號，請向我們提供使用參數：

　　（1）公稱通徑DN(mm）；

　�。�2）公稱壓力（Mpa或bar）；

　�。�3）流體性質（包括介質溫度、粘度或酸堿性）；

　�。�4）閥前與閥后壓力（壓差）；

　�。�5）流量特性要求；

　�。�6）閥體、閥芯材料；

　　（7）連接形式；

　�。�8）驅動方式（提供氣源壓力、驅動電壓）；

　�。�9）配套附件（氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 ）；

　�。�10）現場工況。

2、 若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；

3、 當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
