通用閥門系列 球閥 返回上頁
陶瓷球閥
訂貨流程
■ 客戶詢價單請發郵件至masonilan@163.com，或者發送傳真，您也可直接來電咨詢。■ 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
■ 收到客戶詢價單后，我們?yōu)榭蛻籼峁⿲I(yè)的閥門選型與報價，郵箱或者傳真回復。
■ 具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
■ 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
應用行業
產品概述

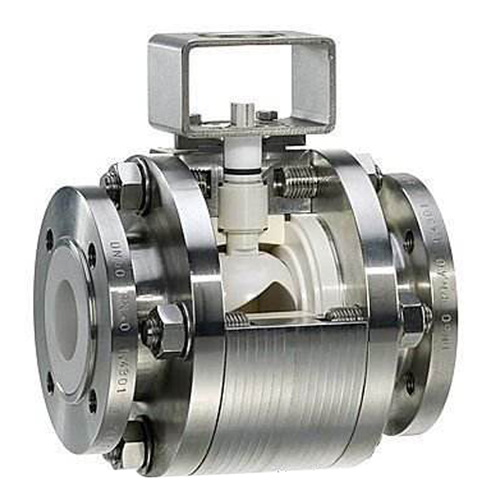

梅索尼蘭陶瓷球閥具有超強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。所有與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高（洛氏硬度HRC90），僅次于金剛石，是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。陶瓷球閥具有成本低，運行經濟性高和壽命長（是鈦閥的2～4倍）的優點。其驅動方式有手動、氣動、電動等。并可按用戶的要求設計各類特殊陶瓷閥門。適用于鍋爐蒸氣、石灰漿液、含顆粒海水輸送、高硬度顆粒、含軟顆粒又帶腐蝕性介質、粉末、煙氣脫硫、排灰、排渣、給水處理。依用途更換材料,可用于不同溫度,不同使用環境。
產品特點
1、所有與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高（洛氏硬度HRC90），僅次于金剛石。陶瓷硬密封球閥采用99.5%氧化鋯結構陶瓷，燒結溫度達1700℃。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能且隔熱性好 熱膨脹小。
2、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，密封性能高于其他硬密封球閥，達到零泄漏（泄漏等級為VI級）。
3、陶瓷密封面經過精密研磨后，表面粗糙度小于Ra0.2，球體真圓度誤差小于0.005，加之陶瓷的高硬度和自潤滑特性，使密封面的密封比壓遠小于普通的軟密封球閥，約為普通硬密封球閥的1/5乃至更低，閥門啟閉扭矩小，開關順暢，作為調節閥使用時調節靈敏度高。因此經久耐用，可靠性極高，使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。
4、閥體殼體采用三段式結構，采用A105N/SS304鍛件，合理的結構設計有效保護內部陶瓷閥芯。
5、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕介質中，本閥門具有無可比根的絕對優勢，也是目前唯一合適此類介質閥門。
主要零部件
| 序號No | 名稱 Name | 材料Matorlal | 序號No | 名稱 Name | 材料Matorlal |
| 1 | 閥體Body | WCB | 6 | 球體Ball | 復合陶瓷 Ceramic |
| 2 | 襯窯Bush | 復合陶瓷 Compatec Caramtce | 7 | 雙頭螺柱 Doudut End strd | D7 |
| 3 | 密封圈Seating Ring | 復合陶瓷 Compatec Caramtce | 8 | 閥體Body | WCB |
| 4 | 填料Pocklng | 石墨Graphtte | 9 | 填料壓蓋 GLand | WCB |
| 5 | 閥桿Starm | C18 | 10 | 電動裝置 Proumodo Aodutor | 微覓 Minllypo |
閥門的安裝與維護：
1、閥門安裝：
（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
（3）閥門安裝前，應先徹底清洗管道。
（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、閥門維護：
（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
（3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
（4）閥桿：表面損壞，只能換新。
（5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?
（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。
（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
閥門訂貨須知：
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數：
（1）公稱通徑DN(mm）；
（2）公稱壓力（Mpa或bar）；
（3）流體性質（包括介質溫度、粘度或酸堿性）；
（4）閥前與閥后壓力（壓差）；
（5）流量特性要求；
（6）閥體、閥芯材料；
（7）連接形式；
（8）驅動方式（提供氣源壓力、驅動電壓）；
（9）配套附件（氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 ）；
（10）現場工況。
2、 若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；
3、 當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
