儀表附件系列 美國梅索尼蘭定位器和附件 返回上頁

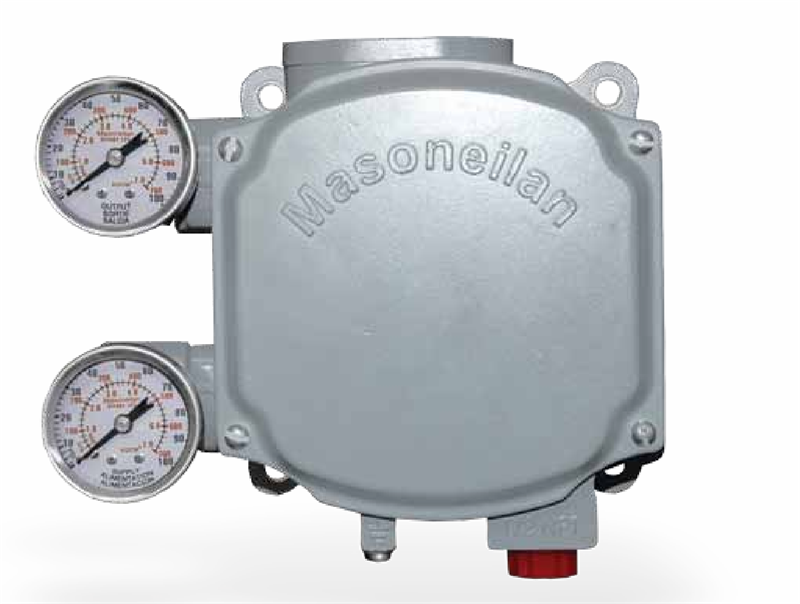

SVi1000數字閥門定位器
訂貨流程
■ 客戶詢價單請發郵件至masonilan@163.com，或者發送傳真，您也可直接來電咨詢。■ 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
■ 收到客戶詢價單后，我們為客戶提供專業的閥門選型與報價，郵箱或者傳真回復。
■ 具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
■ 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
應用行業
SVi1000數字閥門定位器概述
SVi1000智能閥門定位器易于操作和使用，它采用4-20mA信號，HART通信協議，帶成熟的磁反饋測量技術，用于單作用氣動調節閥.
特性
• 用戶友好型、“一鍵操作”式的本地界面
• 非接觸式、電磁傳感器
• 可選集成磁反饋
• 工業鋁質外殼
• 適用于直行程和角行程的通用設計
• 帶有 FM、FMc、ATEX、IEC、CE 認證的通用標簽
• 兼容 HART 通信協議
• 內置式獨立的固態閥位開關
• 支持 eDDL 和 DTM
益處
• 快速整定和初始化調節閥
• 提高閥門性能和可靠性
• 雙向通訊滿足本地及遠程設置要求
• 可與多種控制系統集成和與多種資產管理軟件集成
技術簡介
規格
外殼：
• 外殼/蓋子：低銅氧化鋁，符合ASTM 360標準
• 包漆：環氧底漆上覆涂灰色聚氨酯 (RAL 7001)
• 防護標準：符合IP66及NEMA 4X標準
重量：2 kg(4.5 lb）
輸入功率和信號：最小／最大電流：3.2 mA /24 mA
• 接線端子電壓：9 Vdc@20 mA
• 接線端子：
螺紋壓接
• 電氣連接：
單個 1/2NPT 內螺紋連接
輸出信號：
• 兩個可配置固體開關1A 30Vdc，常開或常關設置
通信、設置和校準：
• 就地按鍵和LED顯示用于設置和整定，包括閥門零點，滿量程，作用方
式，自動整定和相關參數設置
• HART 協議，(REV. 5)
環境溫度和濕度限制：
• 40 到 85 C (-40 到 185 F)
• 10% 至 95% 相對濕度 (RH)，不結露
具有熱帶環境兼容性
• 符合抗霉防菌標準ASTM-G21
• 裸露電路外敷抗霉涂層
• 正壓外殼，帶有防蟲害篩孔
EMC 兼容標準：
• EN 61000-4-2、3、5、6、8 - EMC 89/336/EEC 指令
• IEC 801-2、-3、-4
• CE 標志：符合 ATEX 94/9/EC 和 EMC 2004/108/EC 標準
性能符合 ISA S75.13 1996標準：
精度：滿量程的 +/- 0.5%
遲滯 + 死區：滿量程的 +/- 0.3%
可重復性：滿量程的+/- 0.3%，
啟動時間<500 ms，
瞬間失電無影響 <100 ms
選項：
/G（輸入和輸出壓力表），/IM（集成磁反饋），
/SW（固體開關），
執行機構性能：
• 非接觸式磁反饋適用范圍：
附件
MN-SVi1000_FactSheet-CN-0612.pdf
閥門的安裝與維護：
1、閥門安裝：
（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
（3）閥門安裝前，應先徹底清洗管道。
（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、閥門維護：
（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
（3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
（4）閥桿：表面損壞，只能換新。
（5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當的修理后使用。
（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。
（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
閥門訂貨須知：
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數：
（1）公稱通徑DN(mm）；
（2）公稱壓力（Mpa或bar）；
（3）流體性質（包括介質溫度、粘度或酸堿性）；
（4）閥前與閥后壓力（壓差）；
（5）流量特性要求；
（6）閥體、閥芯材料；
（7）連接形式；
（8）驅動方式（提供氣源壓力、驅動電壓）；
（9）配套附件（氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 ）；
（10）現場工況。
2、 若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；
3、 當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
