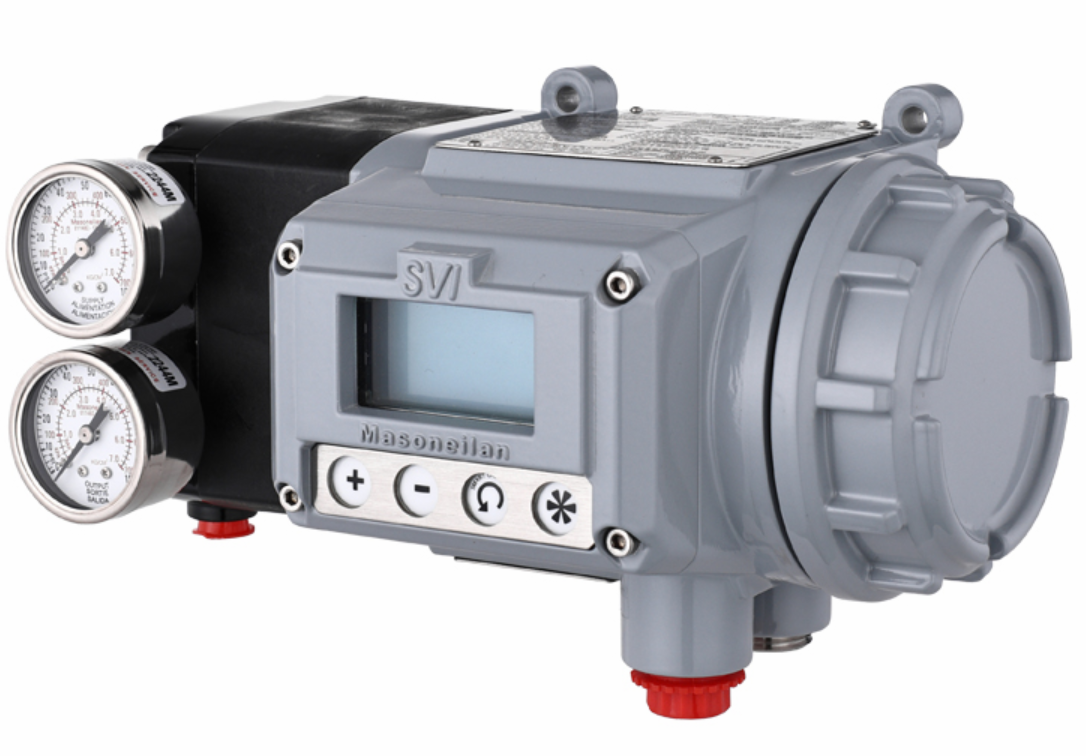

SVI 3 AP先進性能數字閥門定位器

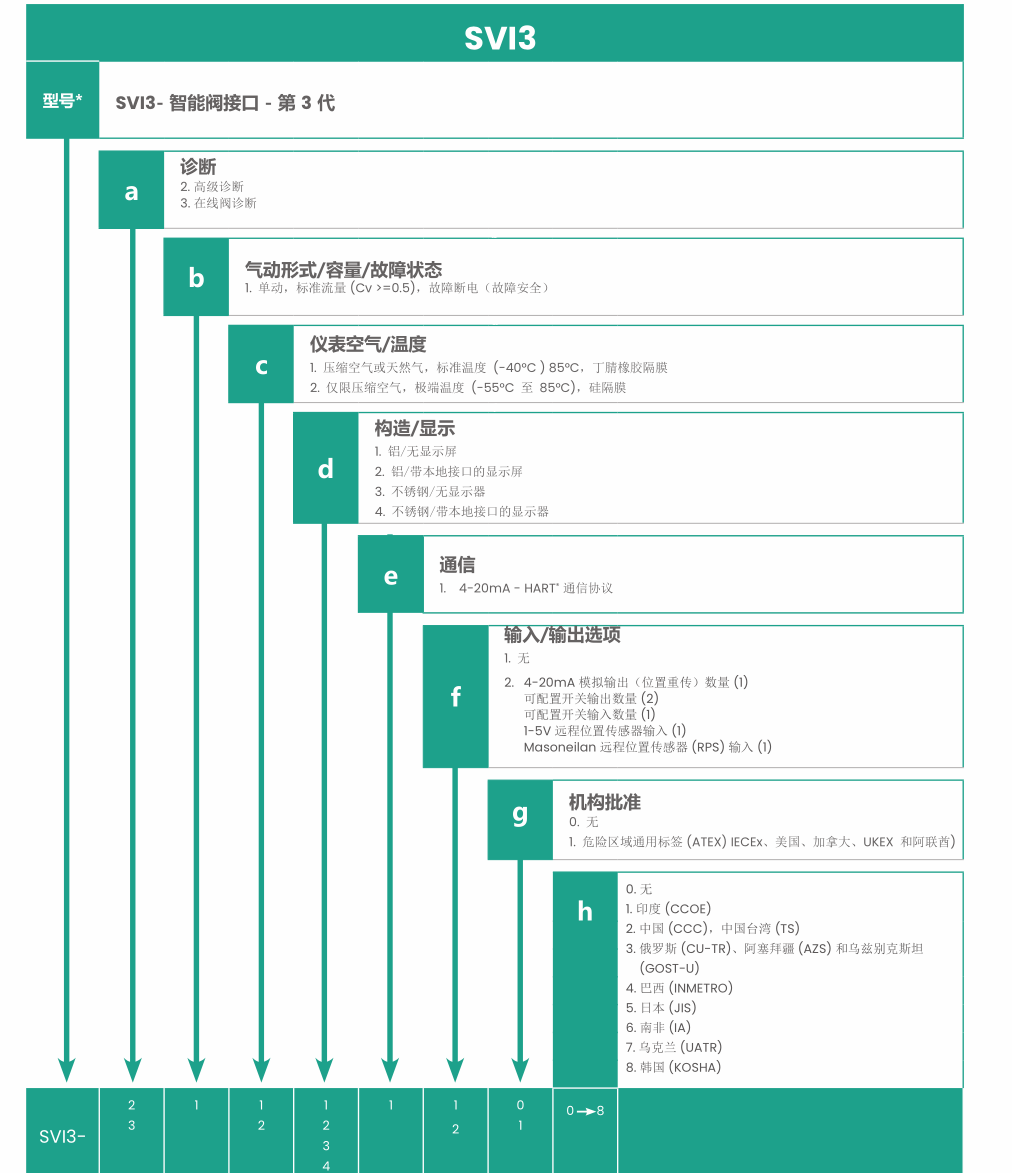

訂貨流程
■ 客戶詢價單請發郵件至masonilan@163.com，或者發送傳真，您也可直接來電咨詢。■ 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
■ 收到客戶詢價單后，我們為客戶提供專業的閥門選型與報價，郵箱或者傳真回復。
■ 具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
■ 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
應用行業
SVI 3 AP先進性能數字閥門定位器概述
準確、響應迅速且可靠
第三代Masoneilan™ SVI 是用于氣動控制閥的易用型數字閥定位器。利用高級控制和診斷算法以及經過現場驗證的非接觸式位置感應技術，SVI 提供準確、響應迅速且可靠的定位性能。
優化服務
通過全新在線閥門診斷進行由數據驅動的閥門維
護，數據存儲長達 1 年。
提高可靠性
基于 20 多年的成熟技術，如非接觸式磁位檢測。
提高效率
簡單易用的模塊化平臺，具有單按鈕 SMARTCAL
設置和通用安裝功能。
減少排放
低放氣氣動系統可將空氣消耗降低 40% (1) ，同時
保持同類更佳的控制和響應。
( 1) 與傳統定位器相比。
優勢
可靠且準確：
• 建立在 20 多年現場驗證的閥門位置感應技術、控制算法
和高性能氣動設計基礎之上
提高工廠效率：
• 使用嵌入式關鍵性能指標 (KPI) 實現智能化故障排除
• 具有克隆能力，可按需要熱插拔
• 一臺設備廣泛適用于各種環境和應用，可減少備件庫存
• 低流失氣動
簡單易用：
• 自動化一鍵調試
• 本地用戶界面提供完整配置功能，無需其他工具/手持設備
• 與各大控制系統和資產管理軟件系統集成
• 采用新型模塊化結構和數字升級方式，易于現場升級
• 集成輸入/輸出，無需其他外接附件
功能
• Smart Cal - 一鍵設置和校準
• 用戶界面有高對比度圖形顯示和按鈕，達到危險區域使用等級
• NAMUR NE 107 警告
• 線性和旋轉閥應用通用設計
• 堅固耐用的非接觸屏蔽磁式行程傳感器
• 可選擇耐腐蝕不銹鋼或鋁制工業金屬外殼
• 封裝和涂層電子元件
• 綜合診斷：循環計數、階躍測試、斜坡測試、初生值以及系統
健康指示器
• 板載閥門位置反饋和限位開關
• 不銹鋼安裝支架適用于任何閥致動器組合，完全向后兼容 SVI
II AP/SVi1000 支架
• 貼有防爆和本安通用標簽，通過美國、加拿大、ATEX 和 IEC
認證（可通過各地區/國家認證型號）
• 符合 HART ® 7 通信協議
• 完全可收集的執行機構排氣和定位器排氣
技術規格
外殼：
• 殼/蓋：無鍍鉻銅 (1) 鋁，ASTM A360；可選 316L 不銹鋼
• 涂漆：灰色聚氨酯與環氧底漆
• 防護：IP66 和 NEMA 4X
注意： (1) 符合 API RP 14F
重量：
• 鋁 - 3.3kg (7.4 磅)
• 不銹鋼 - 6.26kg (13.8 磅)
材料：
• I/P 電機和繼電器 - 復合聚合物與不銹鋼 (300 和 400 系列)
• 安裝套件 - 不銹鋼 (300 系列)
輸入電源和信號：
• 最小/最大電流：3.2mA/22mA
• 所需順從電壓：9Vdc @ 20mA, 11Vdc @ 4mA
• 端接：螺釘型端子
• 電線入口：兩個 1/2NPT 母頭
可選輸入/輸出信號：
• 兩個可配置固態開關：
- 1A – 30Vdc,自保護
- 常開或常閉 (通電時)
• 一個 4 至 20 mA 輸出 - 位置重傳
• 一個可配置數字輸入
• 一個 Masoneilan 遠程位置傳感器輸入：1k Ohm
• 一個 1-5V 遠程位置傳感器輸入
通信、設置和校準：
• HART® 協議 (第 7 版)
• 可與主要的 DCS 集成，全面支持 DTM 和 EDD, 包括但不限于：
• Emerson DeltaV / AMS
• Honeywell / FDM
• Yokogawa / PRM
• 可選本地用戶界面，帶圖形 LCD 和鍵盤，經批準可用于危險區域
• Smart Cal 一鍵校準，包括止動、空氣作用、自動調節和預定調節
參數集
環境溫度和濕度限制：
• 標準溫度：-40°C 至 85°C
(-40°F 至 185°F), 丁腈橡膠隔膜
• 可選極端溫度：-55°C 至 85°C
(-67°F 至 185°F), 氟硅隔膜
• 傳感器 (壓力、溫度、霍爾和電流) 出廠時已在完整溫度范圍內校準
• 100% 相對濕度（非冷凝）
熱帶環境兼容性
• 抗真菌性符合 ASTM-G21
• 外露電路覆蓋抗真菌涂層
• 正壓外殼帶有防蟲通氣孔
EMC 符合性標準：
• 符合 IEC/EN61326-1 (第 2 版)
• 輻射：CISPR11 A 類
• 抗擾性：IEC/EN61000-4-2, 3, 4, 5, 6 和 8
• EMC 2014/30/歐盟指令
性能 (2) 符合 ISA S75.13:
• 精度為滿量程的 +/- 0.5%
• 遲滯 + 死區為滿量程的 +/- 0.3%
• 重復性為滿量程的 +/- 0.3%
• 上電 (位置控制) <150ms
• 斷電 (不復位) <100ms
注意： (2) 對于線性特征
閥致動器能力：
非接觸屏蔽磁式行程傳感器具有以下能力：
• 線性運動: 0.25” 至 8” (6.4 至 200 mm)
• 旋轉運動: 18° 至 140°
• 行程傳感器分辨率：0.0125% (典型值 - 旋轉)
氣動（僅單動）
• 干燥無油空氣或無硫天然氣 - 經過調節和過濾
• 供氣壓力：最高 1.4 至 8.3 bar (20 至 120 psi)
• 用于 100% 收集的可選排氣歧管
空氣輸送：
• 410 SLPM (14.5 SCFM) @ 30psi
空氣容量：
• 充氣 Cv = 0.66
• 排氣 Cv - 0.51
穩態空氣消耗量：
• 2.8 SLPM (5.9 SCFH) @ 30psi
• 3.4 SLPM (7.2 SCFH) @ 45psi
高級診斷：
在線：
• 行程表、循環、關閉/打開時間、接近關閉時間和報警
離線：
• 斜坡測試：遲滯、死區、精度和線性
• 階躍測試：超調、響應分辨率和停滯時間
• 閥初生值：彈簧范圍、摩擦和閥座曲線
在線閥診斷：
在線：
• 摩擦、粘滑、彈簧范圍、誤差偏移、RMS 誤差、阻塞檢測、校準誤差和設定值循環測試
危險區域認證：
ATEX, IECEx, 美國和加拿大認證：
• 防火/防爆
• 本安
• 防塵燃
• 增安型 (e)
注意：有關所有可用認證和標記代碼
的完整列表，請參見手冊
附件
閥門的安裝與維護：
1、閥門安裝：
（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
（3）閥門安裝前，應先徹底清洗管道。
（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、閥門維護：
（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
（3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
（4）閥桿：表面損壞，只能換新。
（5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當的修理后使用。
（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。
（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
閥門訂貨須知：
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數：
（1）公稱通徑DN(mm）；
（2）公稱壓力（Mpa或bar）；
（3）流體性質（包括介質溫度、粘度或酸堿性）；
（4）閥前與閥后壓力（壓差）；
（5）流量特性要求；
（6）閥體、閥芯材料；
（7）連接形式；
（8）驅動方式（提供氣源壓力、驅動電壓）；
（9）配套附件（氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 ）；
（10）現場工況。
2、 若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；
3、 當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
