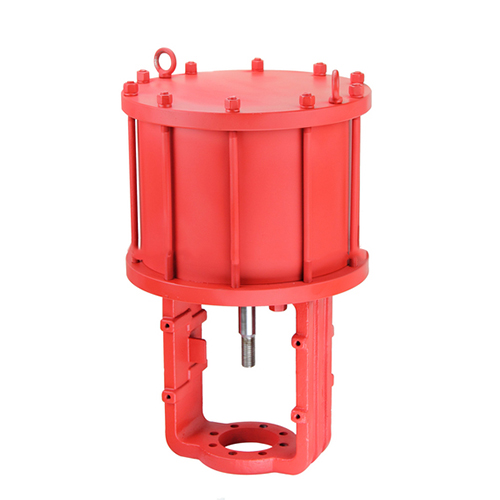

47/48活塞式執行器
訂貨流程
■ 客戶詢價單請發郵件至masonilan@163.com，或者發送傳真，您也可直接來電咨詢。
■ 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
■ 收到客戶詢價單后，我們為客戶提供專業的閥門選型與報價，郵箱或者傳真回復。
■ 具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
■ 其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
應用行業
化工行業 電力行業 冶金礦業 水處理行業 石油天然氣 一般工業系統
更多產品 電話：0512-68126111 傳真：0512-68127111

產品概述

47/48活塞式執行器是帶彈簧復位可調零比例式氣動活塞式直行程執行機構。47/48活塞式執行器特點是輸出力大，結構簡潔、可靠、輕小、動作速度快、抗震性好。氣動活塞式執行器可與直通單雙座、角型、套筒、隔膜、精小型等直行程類調節閥組配并帶上定位器成為氣動活塞式調節閥。選用不同的彈簧范圍可獲得需要的許用壓差。ZS型是用于與切斷閥相配套的二位式彈簧復位活塞式執行機構。具有動作迅速(可達1.2-4.5S)、可靠、體積輕小的特點。

技術參數

型號項目		47/48-1P	47/48-2P	47/48-3P	47/48-4P	47/48-5P	47/48-6P
氣缸直徑mm		100	125	160	200	250	320
行程mm		10	10/16	16/25	25/40	40/60	60
彈簧范圍KPa		40-200；80-240；100-200；200-350；350-500
供氣壓力MPa		ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05 氣關按上限+下限+0.05
47/48-P推桿輸出N	350-500KPa	2674	4165	6860	10740	16800	27440
	200-350KPa	1528	2300	3920	6140	9600	15680
	100-200KPa	764	1190	1960	3070	4800	7840
	80-240Kpa	610	952	1568	2450	3840	6270
配帶側裝手操機構		ZPXS-2		ZPXS-3	ZPXS-4	ZPXS-5	ZPXS-6

注：

1、推力計算均以反作用始動彈簧力為準；彈簧范圍按350-500KPa檔，配氣關式閥采用較小的彈簧范圍。
2、ZS、ZSN型氣缸直徑與ZS-P型相同。
3、短檔行程用于ZS、ZSN型

性能指標

ZSA/B-P型

項目	不帶定位器	帶定位器
基本誤差%	±6	±1.5
回　差%	3	1.5
死　區%	1.2	1
始終點偏%	2.5
氣密性	以0.6MPa輸入氣缸,切斷氣源后壓力降≤5KPa/5min
工作壽命	不少于10萬次

注: 當與調節閥組配時一般均帶閥門定位器。

ZS、ZSN型

項目指	二位動作時	氣缸密封性	工作壽命
47/48(ZSN)-1	1.2(≤1)	以0.6MPa輸入氣缸切斷氣源后壓力降≤5KPa/min	不少于10萬次
47/48ZS(ZSN)-2	1.2(≤1)
47/48(ZSN)-3	≤2(≤1)
47/48(ZSN)-4	≤2.5(1)
47/48(ZSN)-5	≤3.5(1.5)
47/48(ZSN)-6	≤4.5(2)

零件材料

零件名稱	材料	零件名稱	材料
氣缸	精拉鋁合金管、硬陽極氧化	活　塞	LY12
壓縮彈簧	60Si2MnA	推　桿	2Cr13
QY型密封圈	TPU、EPDM	支　架	HT250




連接尺寸

型號尺寸	47/48-1P	47/48-2P	47/48-3P	47/48-4P	47/48-5P	47/48-6P
	ZS-1	ZS-2	ZS-3	ZS-4	ZS-5	ZS-6
	ZSN-1	ZSN-2	ZSN-3	ZSN-4	ZSN-5	ZSN-6
A	125×125	148×148	185×185	232×232	283×283	283×283
H	250	290	325	440	590	640
	250	290	325	440	590	640
	200	245	272	352	431	510
L	90	97	110	150	170	295
L1	60	81	92	115	110	200
D1	/	80	80	105	122	130
D2	32	60	60	80	95	100
n-φd	/	2-Φ10	2-Φ10	4 -Φ12	4 -Φ14	4 -Φ18

閥門的安裝與維護：

1、閥門安裝：

　　（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。

　　（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

　　（3）閥門安裝前，應先徹底清洗管道。

　　（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。

　　（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。

　　（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。

2、閥門維護：

　　（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。

　　（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。

　　（3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。

　　（4）閥桿：表面損壞，只能換新。

　　（5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當的修理后使用。

　　（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。

　　（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。

（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。

閥門訂貨須知：

訂貨時請填寫《規格書》或注明以下內容：

1、若訂貨前未選定型號，請向我們提供使用參數：

　　（1）公稱通徑DN(mm）；

　　（2）公稱壓力（Mpa或bar）；

　　（3）流體性質（包括介質溫度、粘度或酸堿性）；

　　（4）閥前與閥后壓力（壓差）；

　　（5）流量特性要求；

　　（6）閥體、閥芯材料；

　　（7）連接形式；

　　（8）驅動方式（提供氣源壓力、驅動電壓）；

　　（9）配套附件（氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 ）；

　　（10）現場工況。

2、 若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；

3、 當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
