產品概述

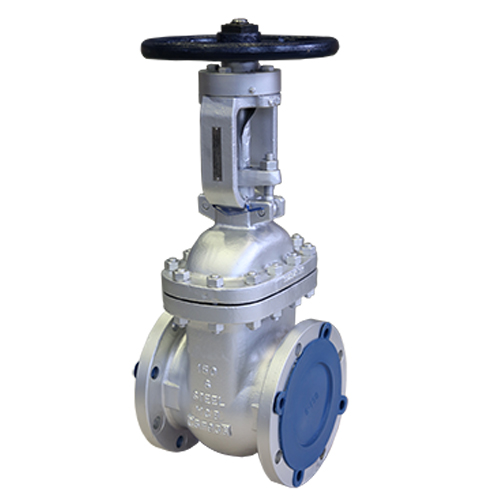

Z41W/H/Y法蘭式美標鑄鋼閘閥適用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作溫度-29～425℃(碳鋼)及-40～500℃(不銹鋼)的名種管路上，用于截斷或接通管路中的介質。

通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。

結構特點

①產品設計制造符合國外先進標準要求，密封可靠，性能優良。

②結構設計緊湊合理，造型美觀。

③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。

④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。

⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

壓力試驗

公稱壓力	強度試驗		水密封試驗		氣密封試驗
	MPa	Lbf/in　2	MPa	Lbf/in　2	MPa	Lbf/in　2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

主要零件材料及性能

殼體	ASTM　216WCB								ASTM A351　CF8
閘板	WCB			CF8		CF8M		Monel
閥桿	F6a			F304		F316		Monel	F304
閘板密封面	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
閥座密封面	13Cr	STL	STL	304	STL	316	STL	Monel	304	STL	STL
殼體	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
閘板
閥桿	F304L					F316			F316L
閘板密封面	304L			304L	STL	316	316	STL	316L	316L	STL
閥座密封面	304L			STL	STL	316	STL	STL	316L	STL	STL



Z41W-150LB美標閘閥－外形參數及連接尺寸

型號	規格	尺寸
	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
Z41W-150Lb	1/2"	15	108	89	60.5	35	12	4-Φ15	155	120
	3/4"	20	117	98	70	43	12	4-Φ15	160	120
	1"	25	127	108	79.5	51	12	4-Φ15	200	140
	11/4"	32	140	117	89	64	13	4-Φ15	245	160
	11/2"	40	165	127	98.5	73	15	4-Φ15	285	180
	2"	50	178	152	120.5	92	16	4-Φ19	315	200
	21/2"	65	190	178	139.5	105	18	4-Φ19	375	220
	3"	80	203	190	152.5	127	19	4-Φ19	400	240
	4"	100	229	229	190.5	157	24	8-Φ19	460	280
	5"	125	254	254	216	186	24	8-Φ22	540	300
	6"	150	267	279	241.5	216	26	8-Φ22	620	320
	8"	200	292	343	298.5	270	29	8-Φ22	800	400
	10"	250	330	406	362	324	31	12-Φ25	850	450
	12"	300	356	483	432	381	32	12-Φ25	1000	500
	14"	350	381	533	476	413	35	12-Φ29	1300	600
	16"	400	406	597	540	470	37	16-Φ29	1400	600
	18"	450	432	635	578	533	40	16-Φ32	1600	650
	20"	500	457	698	635	584	43	20-Φ32	1850	650
	24"	600	508	813	749.5	692	48	20-Φ35	2200	700

Z41W-300LB美標閘閥－外形參數及連接尺寸

型號	規格	尺寸
	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
Z41W-300Lb	1/2"	15	140	95	66.5	35	15	4-Φ15	155	120
	3/4"	20	152	117	82.5	43	16	4-Φ19	160	120
	1"	25	165	124	89	51	18	4-Φ19	200	140
	11/4"	32	178	133	98.5	64	19	4-Φ19	250	160
	11/2"	40	190	156	114.5	73	21	4-Φ22	290	180
	2"	50	216	165	127	92	22	8-Φ19	330	220
	21/2"	65	241	190	149	105	25	8-Φ22	385	250
	3"	80	283	210	168.5	127	29	8-Φ22	410	280
	4"	100	305	254	200	157	32	8-Φ22	480	300
	5"	125	381	279	235	186	35	8-Φ22	630	350
	6"	150	403	318	270	216	37	12-Φ22	690	350
	8"	200	419	381	330	270	41	12-Φ25	830	450
	10"	250	457	445	387.5	324	48	16-Φ29	1003	500
	12"	300	502	521	451	381	51	16-Φ32	1137	600
	14"	350	762	584	514.5	413	54	20-Φ32	1489	750
	16"	400	838	648	571.5	470	57	20-Φ35	1581	800
	18"	450	914	711	628.5	533	60	24-Φ35	2017	850
	20"	500	991	775	686	584	64	24-Φ35	2228	900
	24"	600	1143	914	813	692	70	24-Φ41	2650	950

Z41W-600LB美標閘閥－外形參數及連接尺寸

Z41W-600Lb	1/2"	15	165	95	66.5	35	15	4-Φ15	155	120
	3/4"	20	190	118	82.5	43	16	4-Φ19	160	120
	1"	25	216	124	89	51	18	4-Φ19	200	140
	11/4"	32	229	133	98.5	64	21	4-Φ19	250	160
	11/2"	40	241	156	114.5	73	23	4-Φ22	290	180
	2"	50	292	165	127	92	26	8-Φ19	350	250
	21/2"	65	330	190	149	105	29	8-Φ22	430	250
	3"	80	356	210	168	127	32	8-Φ22	470	300
	4"	100	432	273	216	157	38	8-Φ25	570	350
	5"	125	508	330	266.5	186	45	8-Φ29	700	400
	6"	150	559	356	292	216	48	12-Φ29	750	500
	8"	200	660	419	349	270	56	12-Φ32	830	600
	10"	250	787	508	432	324	64	16-Φ35	1210	650
	12"	300	838	559	489	381	67	20-Φ35	1350	700
	14"	350	889	603	527	413	70	20-Φ38	1600	750
	16"	400	991	686	603	470	77	20-Φ41	1800	800
	18"	450	1092	743	654	533	83	20-Φ44	2110	900
	20"	500	1194	813	724	584	89	24-Φ44	2350	950
	24"	600	1397	940	838	692	102	24-Φ52	2900	1000

閥門的安裝與維護：

1、閥門安裝：

　　（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。

　　（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

　　（3）閥門安裝前，應先徹底清洗管道。

　　（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。

　　（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。

　　（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。

2、閥門維護：

　　（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。

　　（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。

　　（3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。

　　（4）閥桿：表面損壞，只能換新。

　　（5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?

　　（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。

　　（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。

（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。

閥門訂貨須知：

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：

1、若訂貨前未選定型號，請向我們提供使用參數：

　　（1）公稱通徑DN(mm）；

　　（2）公稱壓力（Mpa或bar）；

　　（3）流體性質（包括介質溫度、粘度或酸堿性）；

　　（4）閥前與閥后壓力（壓差）；

　　（5）流量特性要求；

　　（6）閥體、閥芯材料；

　　（7）連接形式；

　　（8）驅動方式（提供氣源壓力、驅動電壓）；

　　（9）配套附件（氣動閥門建議用戶安裝空氣過濾器三聯件與二位五通電磁閥 ）；

　　（10）現場工況。

2、 若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；

3、 當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
